四個方法教你辨別光伏直流電纜

由於光伏電站設計壽命25年，線纜常年暴露在室外，需防潮、防暴曬、耐寒、耐熱、防酸堿等功能。光伏電纜采用輻照交聯聚烯烴絕緣護套，經過嚴苛測試才能出廠。所以光伏直流電纜要求非常高，不可以用普通交流電纜代替。然而，多數人沒有能力對直流線纜進行辨別。

一、看外觀

1.看標簽。正規電纜都會有光伏電纜的標誌。漢字標注光伏線纜，線纜外皮都有PV1-F1*4mm²標識。

2.看粗度。直流線纜因為具有多層保護，比同樣平方數的普通電纜更粗。剝開線纜，發現有兩層線纜護套。

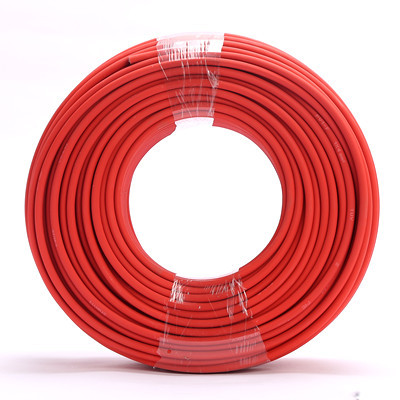

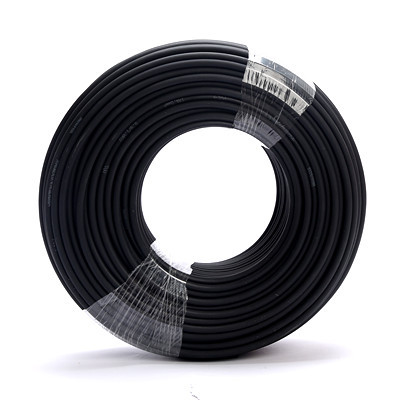

光伏線纜一般雙層護套，分紅色和黑色兩種，配合使用

3.看線芯顏色。普通電纜線芯為銅絲的紫紅色。光伏***線纜線芯為銀色，線芯的截麵依然為銅絲紫紅顏色。

二、量線徑

由於中國特色，分為國標和非國標，翻譯成大白話就是 達標和不達標，或者次品。一般非國標產品偷工減料，銅絲會細一些。那麽測量線芯直徑就可以判斷線纜是否達標。根據圓麵積公式可以倒退出線纜直徑（S=πr，如果看不懂，可以略過，直接看後麵參考線徑）。測量線徑需要一把千分尺，測出實際線徑與理論線徑對比即可。

參考線徑表：

2.5平方用絲1.78

4平方用絲2.25

6平方用絲2.76

10平方用絲3.57

16平方用絲4.51

25平方用絲5.64

35平方用絲6.68

三、用火燒

判斷是否是阻燃電纜和經過輻照的電纜，比較好的方法是截下一段，進行點燃。如果很快就會點燃並且自主燃燒，顯然不是阻燃電纜。如果點燃時間較長，一旦離開火源，就會自主熄滅，沒有刺鼻味道，說明是阻燃電纜（阻燃電纜並不是完全無法點燃，是很難點燃）。長時間火燒時，經過輻照的電纜會有細小的啪啪聲音，沒有經過輻照電纜則沒有。如長時間燃燒，絕緣表麵護套脫落嚴重，直徑沒有明顯增加，說明沒有進行輻照交聯處理。

四、用熱水泡

把電纜線芯放在90度熱水中，電纜在正常情感況下絕緣電阻不會出現急速下降，並保持在0.1兆歐/公裏以上。如果劇院電阻急速下降甚至低於0.009兆歐每公裏，則線纜沒有經過交聯輻照處理。
